Segurança no Trabalho em Altura

ENTENDA O QUE É LINHA DE VIDA E A SUA IMPORTÂNCIA!

A linha de vida faz parte de um sistema de proteção contra quedas. Para que seja eficaz, é fundamental identificar onde há risco de queda. Embora pareça óbvio, nem todo trabalho em altura apresenta risco de queda, como por exemplo, atividades no topo de uma caixa d'água fechada com guarda-corpo, se não houver risco de queda através do piso, o guarda-corpo elimina a possibilidade de queda. Já em telhados, onde há claraboias e perímetros desprotegidos, a linha de vida pode ser a melhor solução. Um sistema de Linha de Vida consiste em um cabo de alta resistência, fixado na cobertura através de pontos de ancoragem que podem variar conforme o tipo de cobertura. Isso permite que o trabalhador esteja sempre conectado a um ponto seguro e possa se movimentar livremente.

IMPORTÂNCIA DA ANÁLISE DE RISCO

A identificação do risco é uma etapa crucial da Análise Preliminar de Risco (APR), uma ferramenta essencial para profissionais de segurança do trabalho. Com uma boa APR, é possível visualizar exatamente onde estão os perigos durante atividades realizadas em altura.

O QUE DEVE CONTER NA ANÁLISE PRELIMINAR DE RISCO (APR)

Etapa 1

Identificação de riscos e perigos

Etapa 2

Avalie quem e o que pode ser afetado

Etapa 3

Decida sobre a implatação de métodos de controle

Etapa 4

Registre os procedimentos adotados e implante-os

Etapa 5

Avalie a eficácia do processo e mantenha-o atualizado

PROCESSO DA ANÁLISE DOS PRINCIPAIS RISCOS DE QUEDA EM TELHADOS

Há alguns riscos de queda que podem ser prevenidos com a instalação de uma linha de vida. São eles: queda através da telha; queda ao trabalhar no perímetro do telhado e queda através de claraboias, zenitais e aberturas.

QUAL O DISPOSITIVO DE ANCORAGEM MAIS ADEQUADO

Para selecionar corretamente, o primeiro passo é entender quais informações críticas devem ser avaliadas inicialmente. Entre as informações principais a serem avaliadas estão: Zona Livre de Queda (ZLQ), quantidade máxima de usuários permitida, impacto repassado para a estrutura durante a queda e conformidade com normas regulamentadoras e de fabricação.

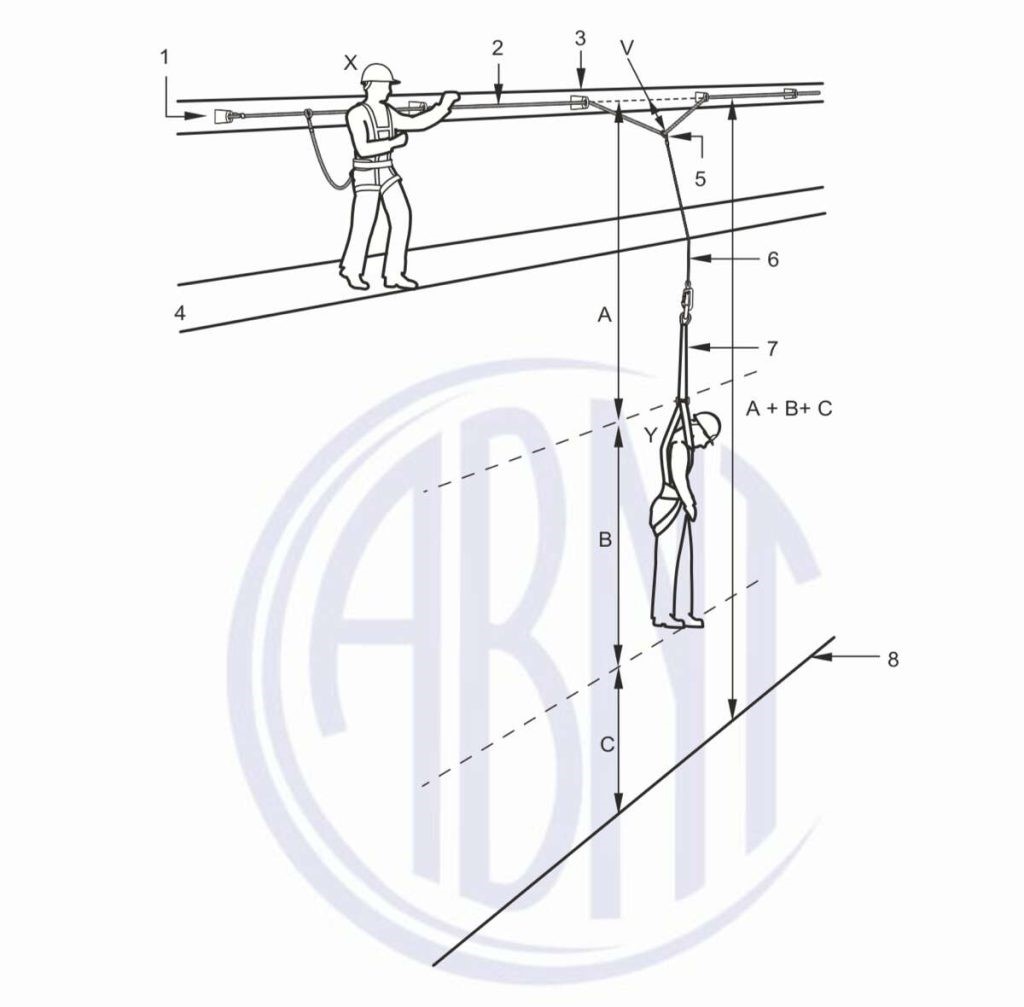

ENTENDENDO A ZONA LIVRE DE QUEDA (ZLQ)

A ZLQ é composta por uma série de fatores, incluindo a flecha gerada em uma Linha de Vida. O fabricante do dispositivo de ancoragem não pode informar sua ZLQ, pois não pode prever qual talabarte será usado nem a distância livre abaixo do local da atividade. No entanto, o PLH pode verificar se a flecha informada pelo fabricante é compatível com a atividade executada e a distância livre de queda até um obstáculo ou o piso inferior. Idealmente, queremos selecionar a Linha de Vida com a menor flecha, mas isso geralmente repassa maiores cargas para a estrutura de fixação. Em telhados de grande porte, a ZLQ pode variar ao longo da Linha de Vida. O PLH pode proibir o acesso a pontos específicos do telhado onde a ZLQ é muito curta e redirecionar o trabalhador para contornar esses locais. Utilizar cordas com trava-quedas junto à linha de vida permite excelente locomoção, mas pode aumentar a distância de queda. Se houver risco de queda ao usar uma corda conectada à linha de vida, é necessário verificar o risco de arestas desprotegidas que podem cortar a corda.

Legenda:

1 – Ancoragem de extremidade

2 – Linha de ancoragem

3 – Suporte de apoio intermediário

4 – Passarela

5 – Ponto móvel de ancoragem

6 – Talabarte de segurança

7 – Absorvedor de energia estendido

8 – Nível do chão

X – Posição do usuário antes da queda

Y – Posição do usuário depois da queda

V – Flexão em V da linha de ancoragem.

Lembrando que cada atividade pode apresentar riscos diferentes que devem ser avaliados pelo profissional legalmente habilitado (PLH).

ESCOLHENDO O SISTEMA ADEQUADO

Por fim, ao selecionar o dispositivo de ancoragem certo para seu SPIQ, avalie se a linha de vida deve ser flexível ou rígida. Vamos entender as diferenças.

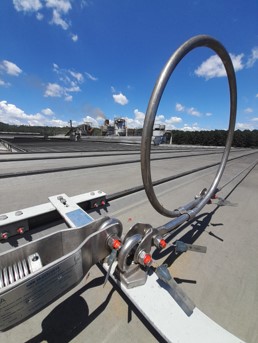

SISTEMA FLEXÍVEL

A queda resulta na deformação nos pontos de fixação da linha e gera forças de impacto de em torno de 6 kN ao dispositivo de ancoragem e provoca uma flecha vertical.

O sistema de cabo de aço é flexível. Na queda o cabo é alongado verticalmente, totalizará cerca de 1,5 metros, em média.

No sistema de cabo de aço a instalação do trole é externa. O equipamento fica exposto a condições e ambientes desfavoráveis à sua boa conservação. Condições estas que podem afetar o seu bom funcionamento.

Trava queda tende a correr para o centro da linha de vida. Gerando uma força lateral permanente e exigindo maior esforço do colaborador para se manter estável e causando desconforto durante a execução do trabalho e perda de produtividade.

SISTEMA RÍGIDO

Em caso de queda durante a utilização do sistema de trilho rígido, a força exercida é vertical e se dissipa ao longo do trilho. A estrutura onde o trilho está fixado não sofrerá danos.

Na queda, a estrutura do sistema não sofre nenhum tipo de deformação, sistema de trilho é inferior a ZLQ do sistema de cabo de aço.

O trole é instalado na parte interna do trilho. Desta maneira, fica menos exposto e melhor protegido contra ambientes e condições nocivas à manutenção de sua integridade e bom funcionamento. Prolongando sua vida útil.

O trilho facilita o trabalho e proporciona maior conforto ao colaborador. Pois:

Não são necessárias manobras de transferências;

O usuário permanece conectado ao trilho sem precisar se desconectar para passar de um trecho ao outro;

O trava queda desliza facilmente através do trilho e se mantém em um ponto diretamente acima do trabalhador, sem exercer força lateral sobre ele.

CONFORMIDADE COM AS NORMAS

Compreender a necessidade de conformidade com as normas de segurança é essencial. As principais normas a serem seguidas incluem a NR-35 e a NBR-16325. Certifique-se de que todos os equipamentos e procedimentos estejam em conformidade com essas regulamentações para garantir a máxima segurança e eficácia do sistema.

SOLUÇÕES PARA SEGURANÇA NO TRABALHO EM ALTURA

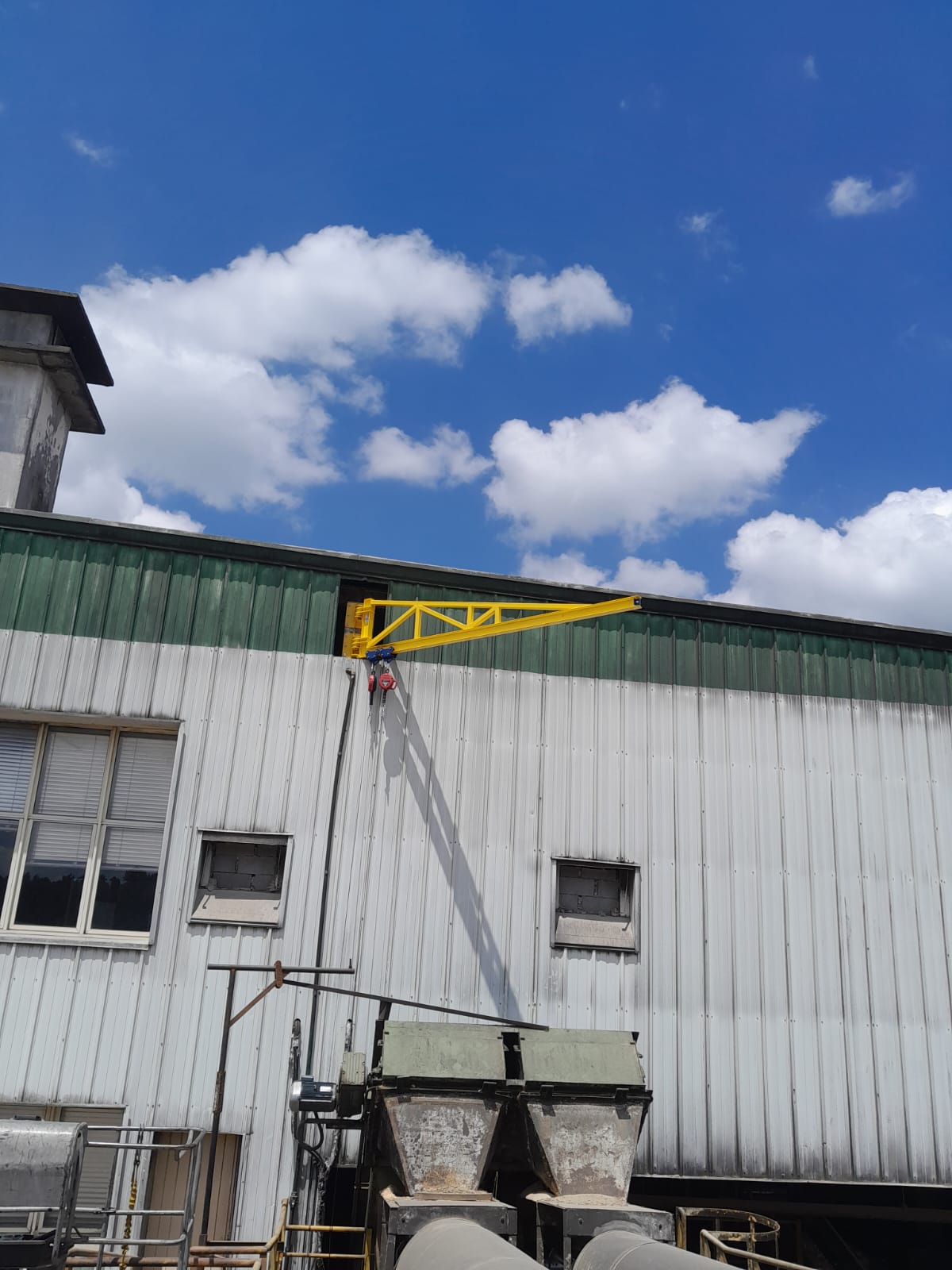

Braço Articulado

Oferecemos uma ampla variedade de sistemas rígidos e articulados para atender às necessidades específicas de sua operação. Nossos sistemas incluem:

• Uma Coluna: Ideal para espaços com limitação de suporte.

• Duas Colunas: Proporcionam maior estabilidade e suporte em operações de maior extensão.

• Coluna Independente: Flexibilidade para instalação em locais variados sem necessidade de suporte adicional, pensado para operações onde apenas um veículo estaciona em um determinado local.

• Pórtico Fixo: Solução robusta para áreas onde a estabilidade é crucial.

• Mãos Francesas: Adaptáveis a estruturas existentes, oferecendo suporte adicional e segurança.

• Colunas com Sistemas Articulados: Permitem ajuste e mobilidade, adequando-se a diferentes condições e necessidades operacionais.

Ponto de Ancoragem Fixo: Industrial/Predial

Os olhais, também conhecidos como esperas de ancoragem ou ancoragens prediais, são forjados a partir de uma única peça sólida de chapa laminada que suporta até 40kN. Este sistema exclusivo elimina quaisquer possibilidades de trincas ou bolhas, garantindo segurança superior sem a necessidade de inspeção por Raio X individual de todas as peças.

Ideal para instalação em pontos estruturais de edificações, como lajes de concreto, colunas, vigas e outros componentes estruturais, conforme as normas NR18, NR35 e NBR16325-1 e 2, nossos pontos de ancoragem oferecem uma solução simples, pouco invasiva e esteticamente aceitável. Fabricado em aço inox certificado, proporciona alta resistência mecânica e química em ambientes normais, hostis ou extremos, resultando em excelente custo-benefício e segurança.

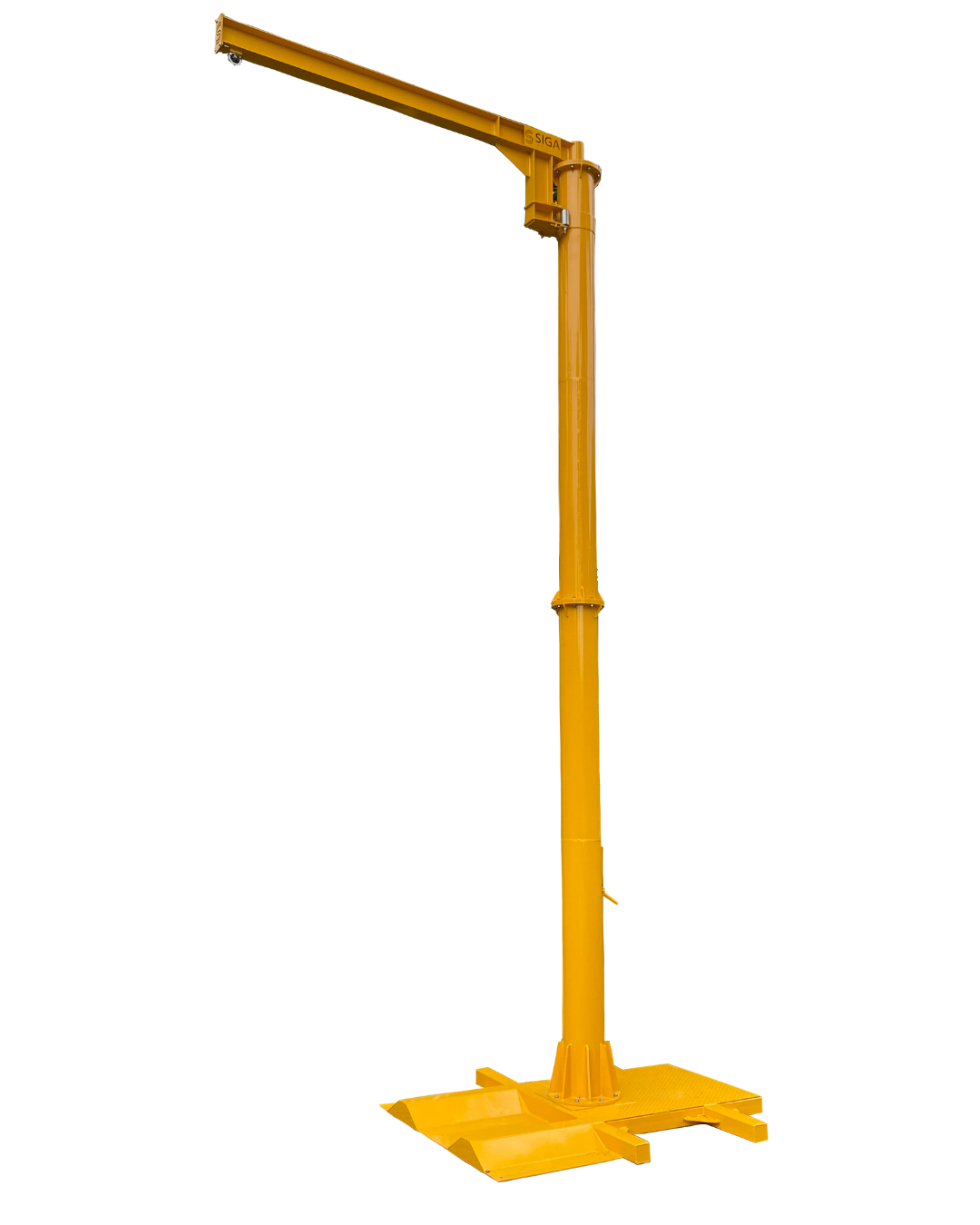

Pórtico Móvel: Sistema de Ancoragem Para Segurança Versátil

O Pórtico Móvel é um sistema de ancoragem projetado para garantir segurança durante o trabalho sobre veículos, máquinas e equipamentos. Este produto é facilmente transportável e possui capacidade de giro de 180° e 360º. Equipado com um trilho de 2,5m, oferece ao trabalhador maior mobilidade durante suas atividades.

Características do Pórtico Móvel 360º para Caminhão:

• Capacidade para 1 usuário

• Carga máxima de trabalho: 100kg

• Peso total: 400kg

• Dimensões: Base 2.000x2.000mm Altura: 6.200mm Lança 2.500mm

• Acabamento em pintura na cor amarela

• Utilização: Sistema de coluna articulada móvel com base para caminhões, permitindo a realocação por empilhadeira com alcance de 360º

• Conformidade com normas NR 35, NR 18 e ABNT NBR 16325:1 – tipo D

• Material: Aço ASTM

• Facilidade de movimentação com empilhadeira

Características do Pórtico Móvel 180° com Contrapeso

• Capacidade para 1 usuário

• Carga máxima de trabalho: 150kg

• Peso total: 2.300kg

• Dimensões: Base 1.500x1.500mm | Altura 6.000mm | Lança 1.800mm

• Acabamento em pintura na cor amarela

• Sistema de coluna articulada móvel com contrapeso

• Conformidade com normas NR 35, NR 18 e ABNT NBR 16325:1 – tipo D

• Material: Aço ASTM

• Sistema móvel com o eixo do caminhão como contrapeso

• Facilidade de movimentação com empilhadeira

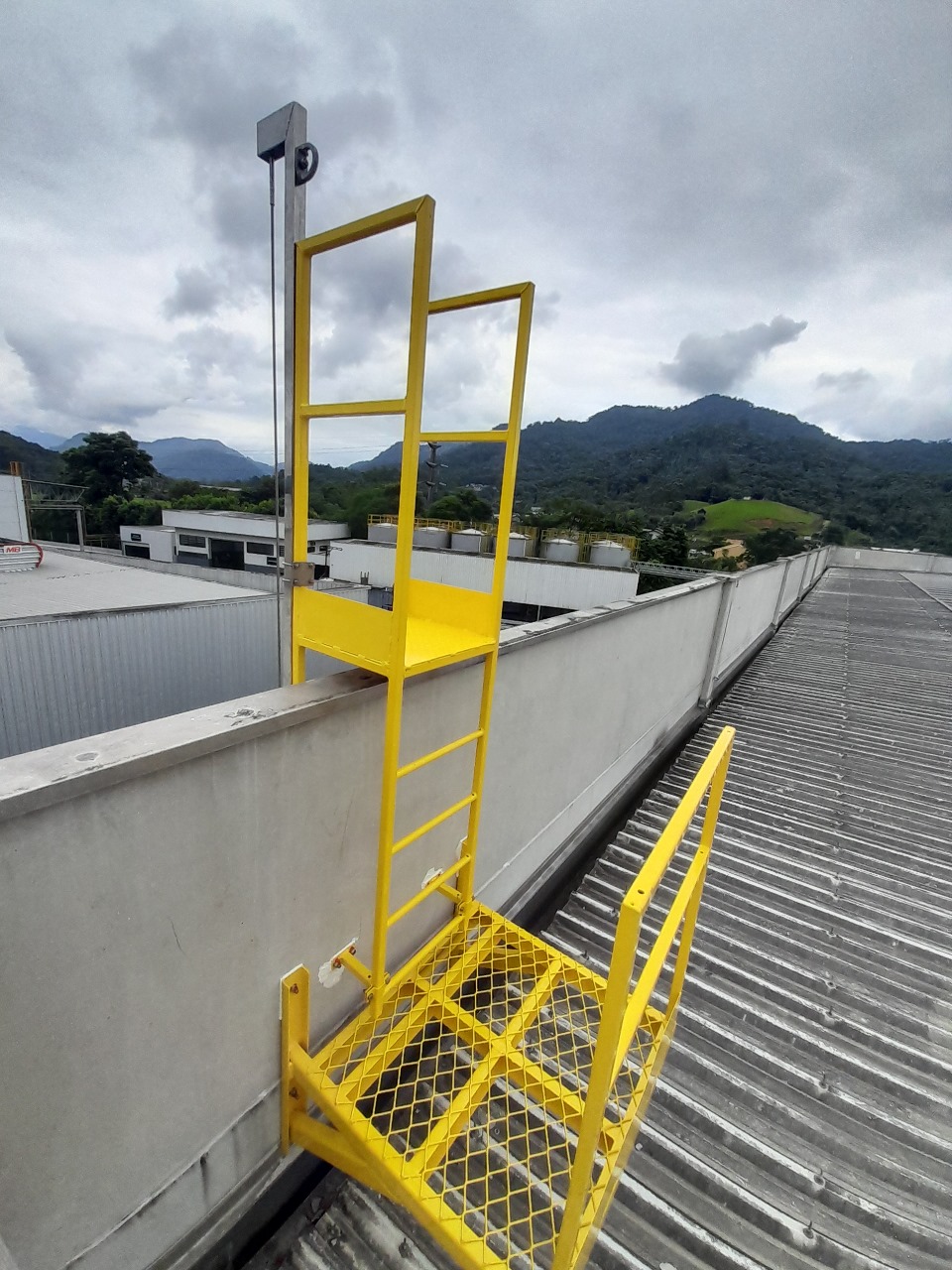

Linha De Vida Vertical: Segurança E Confiabilidade

As escadas marinheiro podem passar uma falsa sensação de segurança, pois suas grades, em caso de queda, podem causar ferimentos ainda mais graves. Nossa Linha de Vida vertical para escadas marinheiro resolve esse problema, proporcionando conforto e agilidade aos usuários. Projetada para se adaptar a praticamente todos os tipos de escadas marinheiro, nossa solução tem um processo de instalação simplificado, muitas vezes podendo ser realizado pela própria equipe de manutenção do cliente.

• Acabamento em pintura eletrostática de alta durabilidade

• Atende às normas NR 35, NR 18 e ABNT NBR 16427

• Melhor custo-benefício do mercado

• Fabricação própria

• Absorvedor de energia de alta eficiência

• Redução do impacto na estrutura e no usuário

• Indicador de queda

• Indicador de tensão

• Fixação grampeada na escada, sem furos ou solda

• Cabo de aço de alta capacidade de carga (45 kN), certificado pelo Inmetro

• Capacidade para um usuário simultaneamente

• Fornecimento de Projeto, ART e Databook

• Garantia renovável mediante inspeções anuais

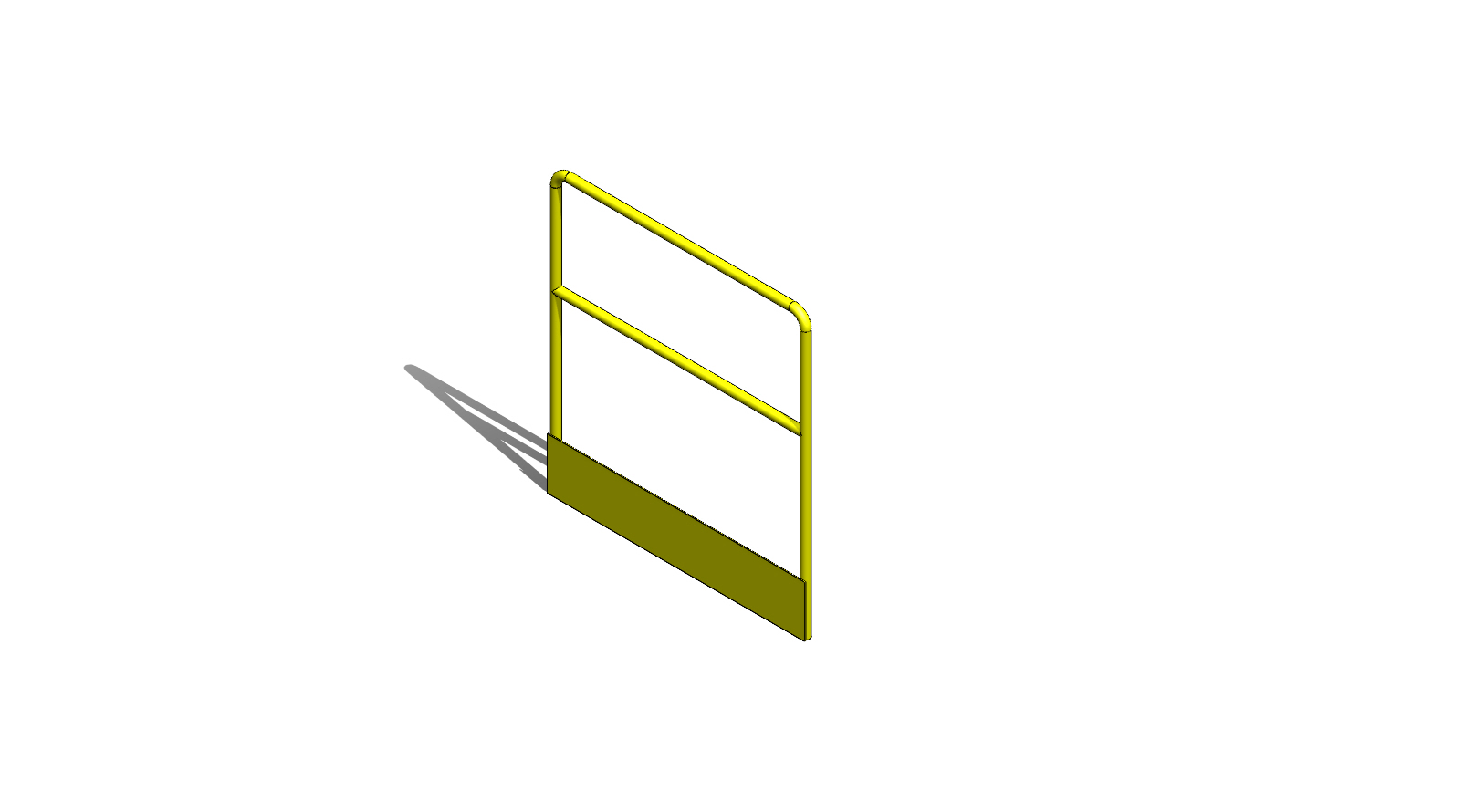

Guarda-Corpo

Altamente versáteis, os Guarda-Corpos da SIGA Industrial fabricados conforme as normas NR12 e NR18. São oferecidos em tamanhos modulares e podem ser facilmente instalados em qualquer tipo de estrutura.

Características do Guarda-Corpo:

• Módulos de 1,2 e 3 metros

• Fabricados em aço carbono

• Pintura epóxi amarela de segurança

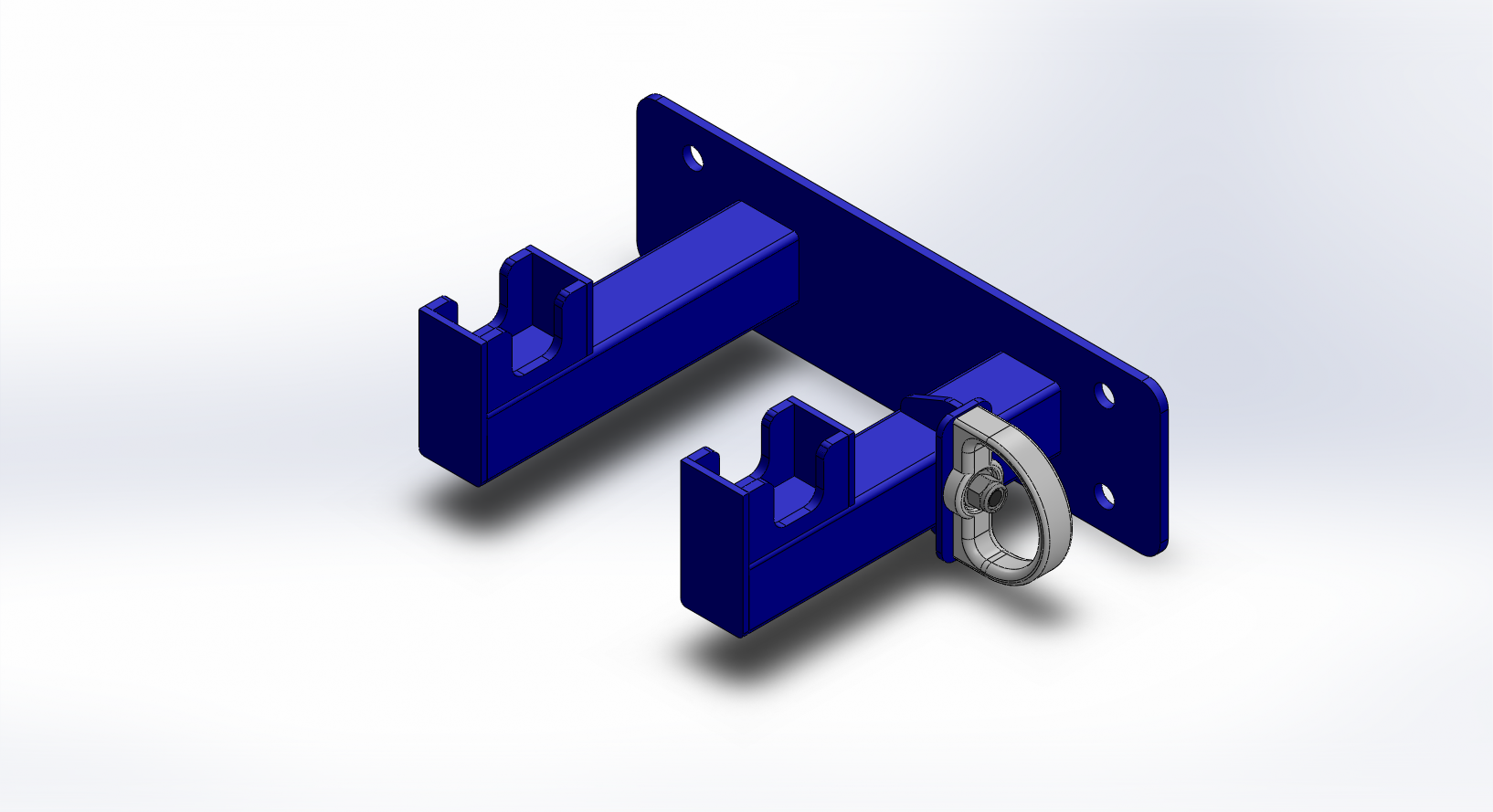

Suporte de Escada Móvel: Inovação em Segurança

Este sistema de ancoragem individual, em conformidade com a NBR16325, combina-se com um sistema de encaixe que permite apoiar escadas com segurança em paredes. Pode ser fixado em qualquer elemento estrutural do edifício, como colunas de concreto ou vigas metálicas. Garante a segurança do trabalhador e previne o deslizamento e queda da escada de maneira independente.

Características:

• Peso: 6,3kg

• Fabricado em aço carbono com pintura eletrostática

• Olha de Ancoragem (Opcional)

• Conformidade com NBR16325 A1

• Conformidade com NR18 e NR35

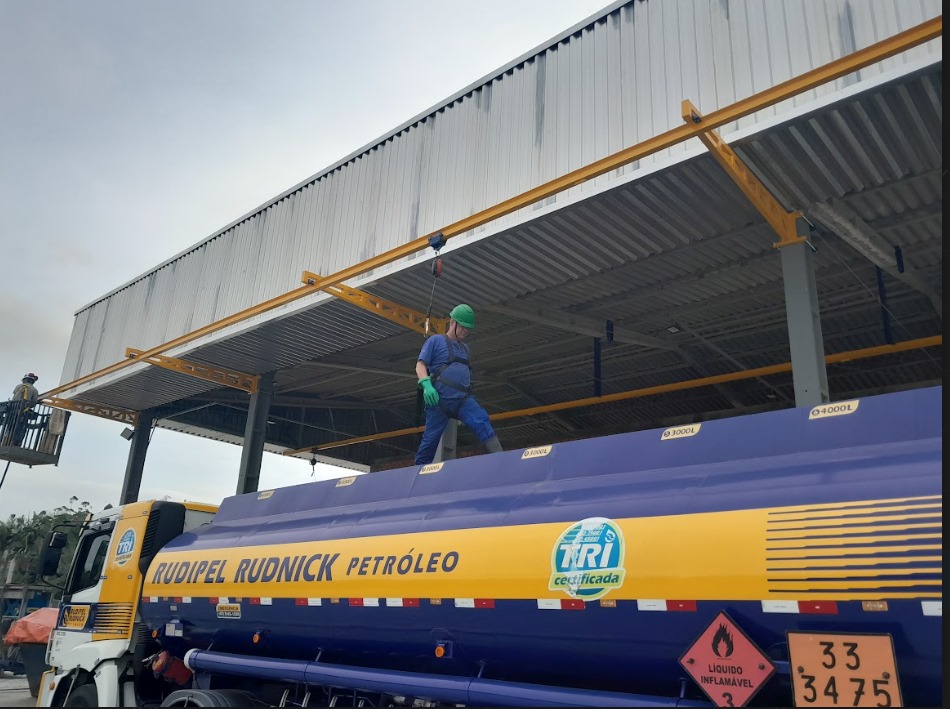

Linha de Vida para Caminhões: Segurança sem Comprometer a Eficiência

As linhas de vida para caminhões são projetadas para assegurar a segurança durante operações de carga, descarga e enlonamento, mantendo a eficiência da operação. Esse sistema pode ser utilizado por qualquer trabalhador com treinamento básico em trabalho em altura e não requer preparações complexas antes do uso. O trava-quedas retrátil é fixado a um trole deslizante, que opera junto com o trilho. Quando dimensionado corretamente, o sistema pode ser utilizado simultaneamente por diversos usuários.

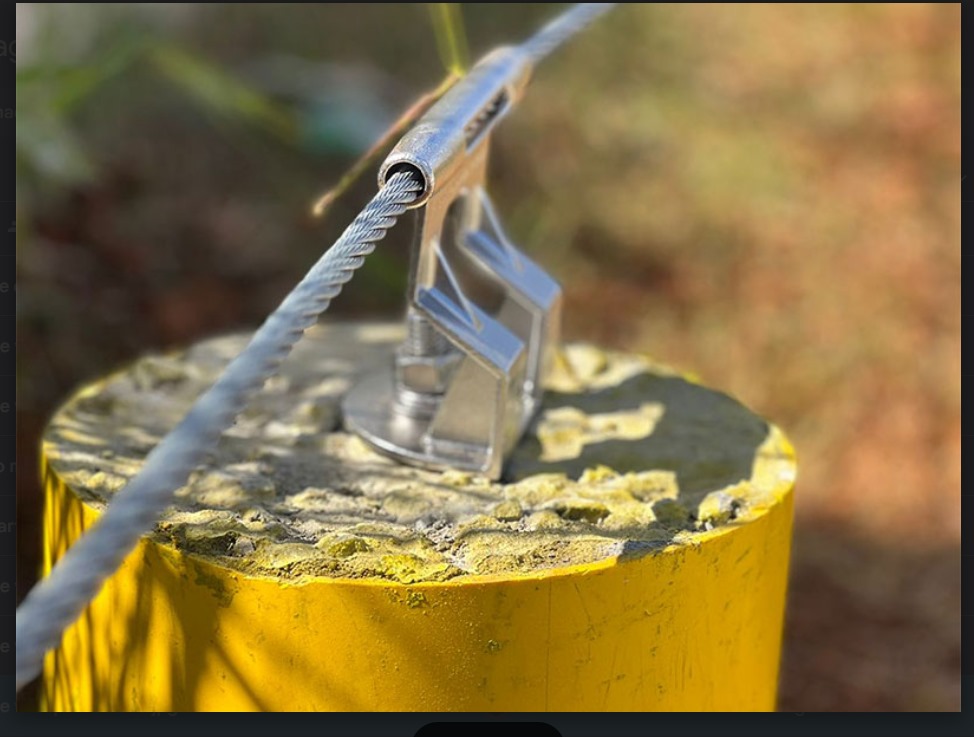

Linha de Vida para Talude: Segurança e Facilidade de Instalação

A manutenção de taludes envolve riscos significativos para os trabalhadores, especialmente ao operar máquinas e ferramentas de corte de alta rotação. Nossa linha de vida para taludes oferece uma solução abrangente que não só previne quedas, mas também utiliza os postes como pontos de posicionamento, facilitando o trabalho dos colaboradores.

Com sistemas pré-dimensionados, a instalação é extremamente simples, necessitando apenas da perfuração e concretagem da base dos postes. A ferragem para concretagem é fornecida pronta, com hastes roscadas em aço inox para fixação dos postes. Basta inserir a ferragem na base escavada, concretar e, após secagem, parafusar os postes.

Os postes são fabricados em aço inox e contam com um sistema exclusivo de absorção de impacto individual, garantindo máxima eficiência em caso de queda.

Características da Linha de Vida para Talude:

• Sistemas Pré-Fabricados: Facilidade e rapidez na instalação.

• Ferragem com Chumbadores em Inox Pré-Soldados: Maior durabilidade e segurança.

• Instalação Simplificada: Utiliza maquinário básico.

• Posicionamento e Contenção de Queda: Ideal para segurança e eficiência no trabalho.

• Sistema Inteligente de Passagem: Exclusivo sistema que permite a passagem pelos suportes intermediários sem necessidade de manobras.

• Conformidade com NBR 16325: Fabricado segundo os mais rigorosos padrões de segurança.

• Cabo de Aço de Alta Capacidade: Capacidade de carga de 45 kN, certificado pelo Inmetro.

• Serviços Inclusos: Fornecimento de projeto, ART e Databook.

• Garantia Renovável: Garantia que pode ser renovada mediante inspeções anuais.

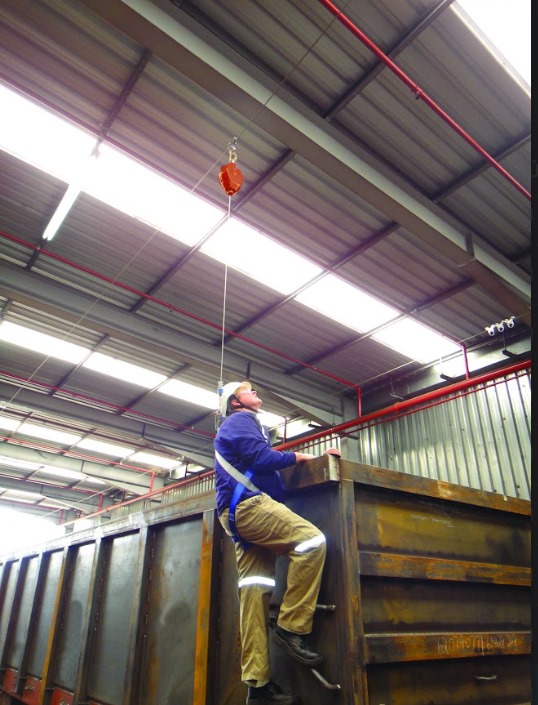

Segurança Elevada: Sistema de Linha de Vida Sobre Cabeça

O sistema de Linha de Vida Sobre Cabeça é uma solução versátil, projetada para diversas atividades e comumente instalada sob coberturas ou estruturas existentes. Ideal para uso sobre máquinas, equipamentos, veículos e muitas outras aplicações. Como qualquer sistema de linha de vida em cabo de aço, em caso de queda, ocorre um efeito de catenária que aumenta as forças de impacto nas ancoragens. Portanto, é essencial realizar uma análise detalhada da estrutura onde o sistema será instalado.

Nosso Trole exclusivo para essa aplicação permite a passagem pelos suportes intermediários do cabo de aço sem a necessidade de intervenção do usuário. Isso possibilita a instalação do sistema em grandes estruturas com extensões significativas e a um custo bastante reduzido.

Características para das linhas de vida sobre cabeça SIGA Industrial

• Trole Passante: Permite a passagem pelos suportes sem necessidade de intervenção do usuário.

• Comprimento Máximo de 100m: Projetos específicos disponíveis sob consulta.

• Opcional com Trava-Quedas Retrátil: Disponível conforme necessidade.

• Conformidade Normativa: Em conformidade com NR 35, NR 18 e ABNT NBR 16325:2 – tipo C.

• Melhor Custo-Benefício: Proporciona a melhor relação custo-benefício do mercado.

• Absorvedor de Energia Eficiente: Alta eficiência na absorção de energia.

• Indicadores de Segurança: Inclui indicador de queda.

• Fixação dos Suportes: Utiliza chumbamento químico em concreto e fixação mecânica em estruturas metálicas, sem necessidade de solda.

• Componentes de Fixação Primários: Fabricados em aço inoxidável 304.

• Componentes Estruturais Galvanizados: Galvanizados a fogo para maior durabilidade.

• Cabo de Aço de Alta Capacidade: Cabo de Aço com alma de aço, capacidade de carga de 45 kN, certificado pelo Inmetro.

• Serviços Incluídos: Fornecimento de projeto, ART e Databook.

• Garantia Renovável: Garantia que pode ser renovada com inspeções anuais.

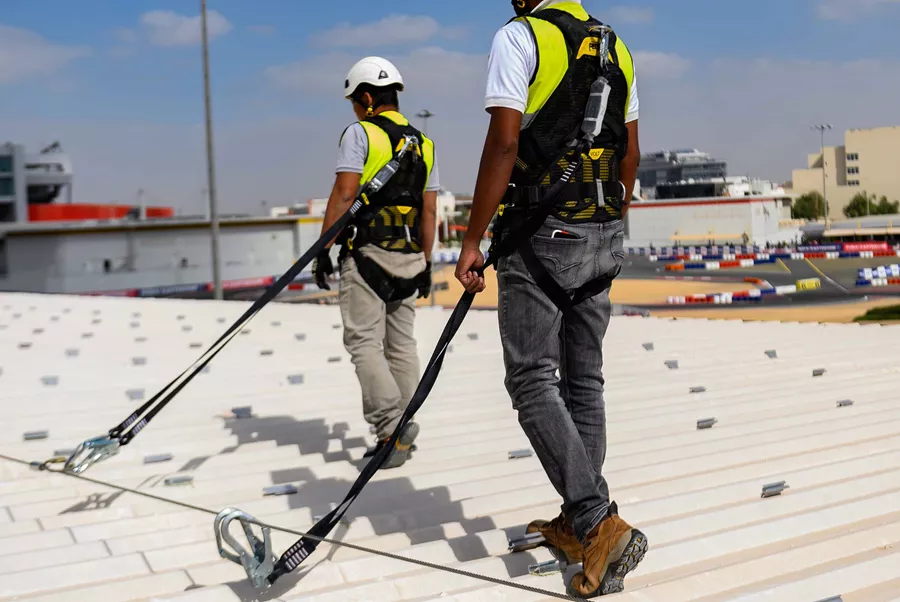

Linha de Vida para Telhados: Segurança e Adaptabilidade

Você sabia que existem diversos tipos de telhas para telhados? Com nossa ampla experiência, entendemos as especificidades de cada uma e desenvolvemos fixações de linha de vida que se adaptam perfeitamente. Nossas soluções são pensadas considerando os principais fabricantes de telhas, garantindo compatibilidade e segurança.

• Adaptabilidade: Nosso modelo de fixação é versátil, atendendo a grande maioria das telhas disponíveis no mercado.

• Rapidez: Com soluções otimizadas, reduzimos os prazos de fabricação e o tempo de instalação, garantindo que seu projeto seja concluído com eficiência.

Características das linhas de vida para telhado SIGA Industrial

• Interfaces em Aço Inox e Aço Carbono: Tratamento galvanizado a fogo, compatível com diversos tipos de coberturas.

• Sistema de Absorção de Impacto: Cada poste (interface) possui um loop absorvedor.

• Conformidade Normativa: Em conformidade com NR 35, NR 18 e ABNT NBR 16325:2 – tipo C.

• Ensaios Documentados: Testes registrados com fotos e vídeos em câmera lenta conforme exigido pela NBR 16325.

• Absorvedor de Impacto Modular Inox: Adequado para quedas simultâneas ou separadas.

• Redução de Impacto: Minimizam o impacto na estrutura e no usuário.

• Fixação Estratégica: Pontos de fixação da linha de vida planejados para evitar infiltrações.

• Instalação Eficiente: Tempo de instalação reduzido.

• Componentes Primários de Fixação: Aço inoxidável 304.

• Cabo de Aço de Alta Capacidade: Cabo de Aço com Alma de aço com capacidade de carga de 45 kN, certificado pelo Inmetro.

• Tecnologia de Passagem de Cabo: Exclusiva, permite movimentação contínua na linha sem necessidade de desconexão.

• Carro Trolley: Permite a passagem entre os pontos intermediários na linha de vida.

• Capacidade para Dois Usuários: Até dois usuários por segmento da linha.

• Serviços Incluídos: Fornecimento de projeto, ART e Databook.

• Custo-Benefício: Melhor relação custo-benefício do mercado.

• Garantia Renovável: Garantia que pode ser renovada mediante inspeções anuais.

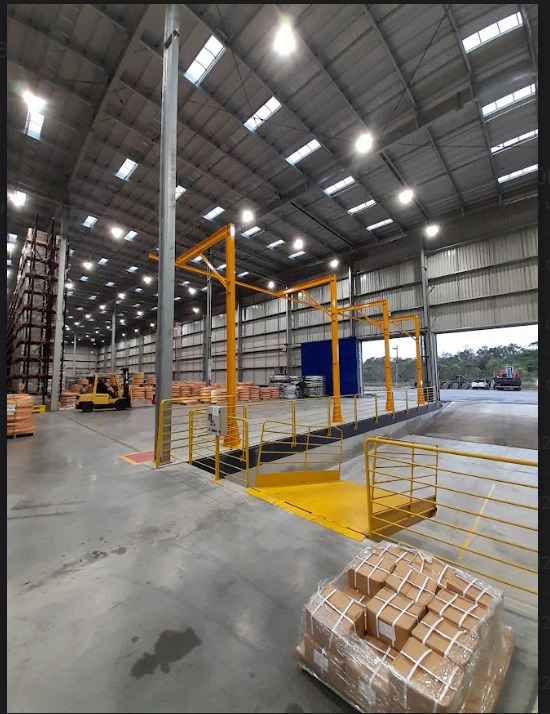

Linha de Vida Rígida

As linhas de vida rígida são sistemas de ancoragem utilizados para garantir a segurança em trabalhos em altura, oferecendo maior resistência e durabilidade em comparação com as linhas flexíveis. Compostas por trilhos ou estruturas metálicas, permitem que os trabalhadores se movam livremente, enquanto permanecem conectados a um ponto seguro. A principal vantagem desse sistema é a redução da distância de queda, proporcionando uma resposta imediata em caso de acidentes, além de exigir menos manutenção e suportar múltiplos usuários simultaneamente.

Com aplicações em setores como indústrias, manutenção de pontes rolantes e plataformas elevadas, as linhas de vida rígida são projetadas para atender às normas de segurança, como a NR-35 e ABNT NBR 16325. A SIGA Industrial, ao fornecer esses sistemas, garante a conformidade com todas as exigências legais, oferecendo também documentação técnica completa, como o memorial de cálculo e a ART, para assegurar a segurança e a eficiência nas operações em altura.
